A6 / A7 / A8 BCM2車両でのCAN, LIMバスへの接続に便利なツール

アウディのA6 / A7 / A8のBCM2車両（+2010）は他のBCM2車両とは異なります。
ややこしいのはトランスミッションやECUの内部CANからの読み込みが必要なことです。
物理的にOBD2からは読めません。
ピラーを外して、配線にアクセスして煩雑な結線作業を強いられます。

内部のCANバスから読み取るには、CANワイヤとAVDIを接続します。
- ＊＊色/＊＊色→CAN-H（OBDIIのPIN6）
- ＊＊色/＊＊色< - > CAN-L（OBDIIのPIN14）
- GND< - > GND（OBDIIのPIN4）
- 12V - > 12V（OBDIIのPIN16）
※便宜上、配線の色は伏せています。

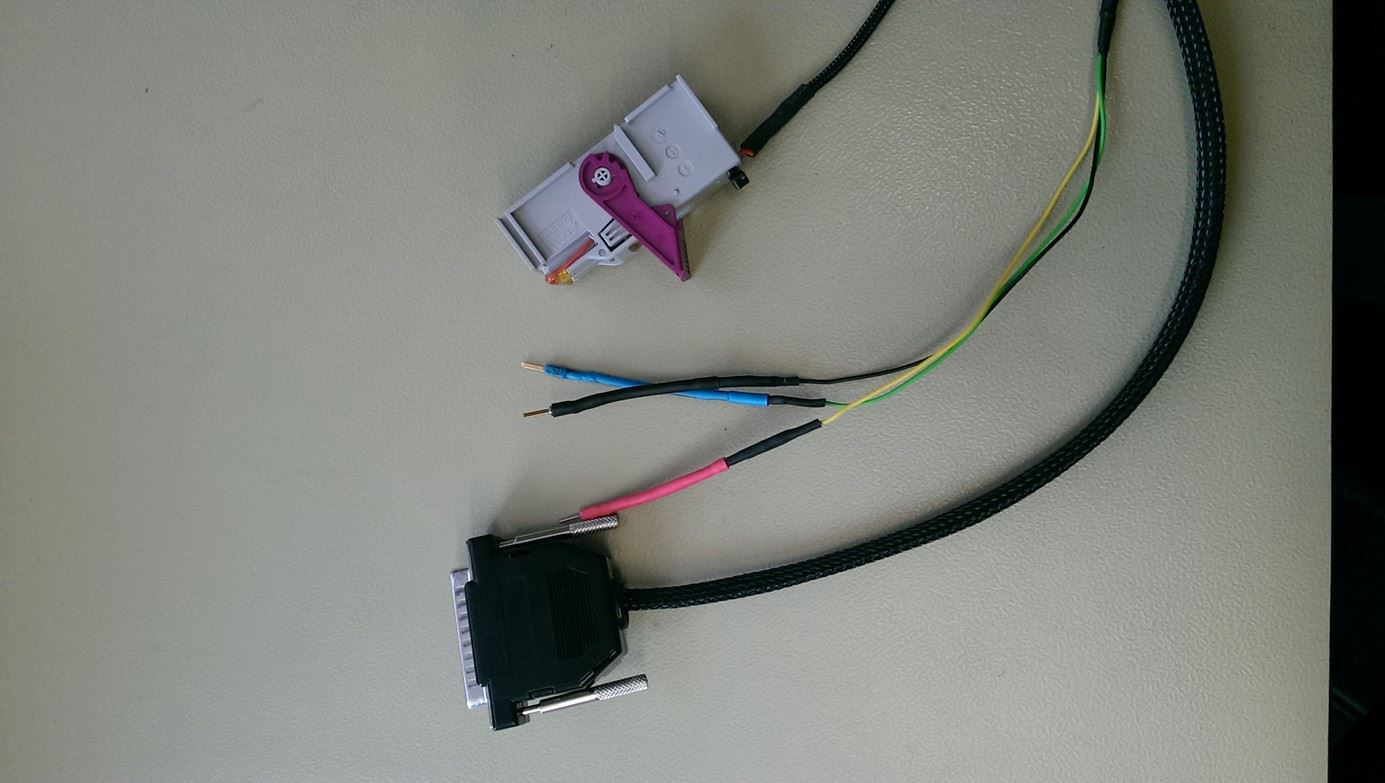

車両側のワイヤーをへアクセスするのは時間がかかるだけでなくリスクも伴います。そんなとき便利なオプションがあります。車体のコネクターへ挿すことができるオプションです。
ピラー類の脱着は必要なものの、リスクの高い結線作業はだいぶ楽になります。



ご注文はこちらから
